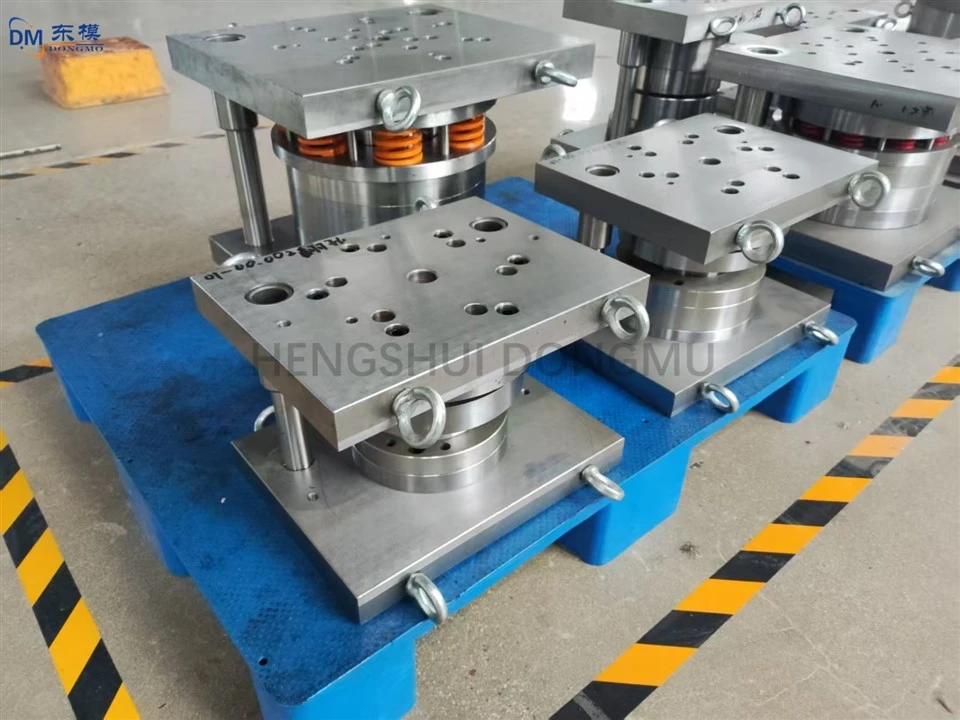

Khuôn dập kim loại tiến bộ, dập các bộ phận điện tử ô tô bằng thép không gỉ

Khuôn dập chính xác cho thiết bị điện tử là thiết bị cốt lõi để sản xuất hàng loạt linh kiện vi điện tử. Độ chính xác trong thiết kế và sản xuất của chúng quyết định trực tiếp đến hiệu suất và khả năng tương thích lắp ráp của các bộ phận này. Khi các sản phẩm điện tử nâng cấp theo hướng thu nhỏ và mật độ cao, việc thiết kế và sản xuất khuôn dập chính xác cho thiết bị điện tử phải đối mặt với nhiều thách thức thực tế, đòi hỏi một cách tiếp cận toàn diện kết hợp các đặc tính vật liệu, độ chính xác của cấu trúc và kiểm soát quy trình.

Các bộ phận dập điện tử chính xác hầu hết có kích thước 0,1-5mm và thường có cấu trúc vi mô không đều. Dung sai cho các tính năng chính như vị trí lỗ và chiều rộng khe phải được kiểm soát trong phạm vi ±0,005mm, đồng thời dung sai hình dạng và vị trí Nhỏ hơn hoặc bằng 0,003mm. Điều này đặt ra yêu cầu cực kỳ cao về độ chính xác khuôn và gia công chi tiết. Thiết kế khuôn phải đồng thời đảm bảo độ chính xác cao và đủ độ cứng. Các bộ phận chính như chày và khuôn phải kiểm soát biến dạng đàn hồi trong phạm vi 0,002mm để đảm bảo độ ổn định kích thước trong quá trình dập tần số cao (80-120 lần/phút), ngăn ngừa sai lệch kích thước trong các linh kiện điện tử có thể ảnh hưởng đến quá trình lắp ráp tiếp theo. Cấu trúc khuôn phải được điều chỉnh phù hợp với gia công vi cấu trúc, tránh tập trung ứng suất ở các khu vực chi tiết và ngăn ngừa sự mài mòn và sứt mẻ khuôn sớm.

Lựa chọn vật liệu và kiểm soát quy trình là một trong những thách thức cốt lõi trong sản xuất khuôn mẫu. Khuôn dập điện tử chính xác phải chịu được tác động và ma sát tần số cao. Các bộ phận chính yêu cầu thép hợp kim có độ chính xác cao,-chống mài mòn-như SKD11 và DC53, trải qua quá trình làm nguội chân không và xử lý đông lạnh để đạt được độ cứng HRC58-62, cân bằng khả năng chống mài mòn và độ bền để đáp ứng nhu cầu dập tốc độ cao, tần số cao. Trong quá trình sản xuất, độ chính xác xử lý vật liệu phải được kiểm soát trong phạm vi ± 0,003mm. Quá trình xử lý nhiệt đòi hỏi phải kiểm soát chặt chẽ nhiệt độ làm nguội và ủ cũng như thời gian giữ để tránh các khuyết tật như độ cứng và vết nứt không đồng đều. Nếu không, những khiếm khuyết này sẽ ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ của khuôn, dẫn đến trầy xước bề mặt và sai lệch kích thước trong các linh kiện điện tử.
